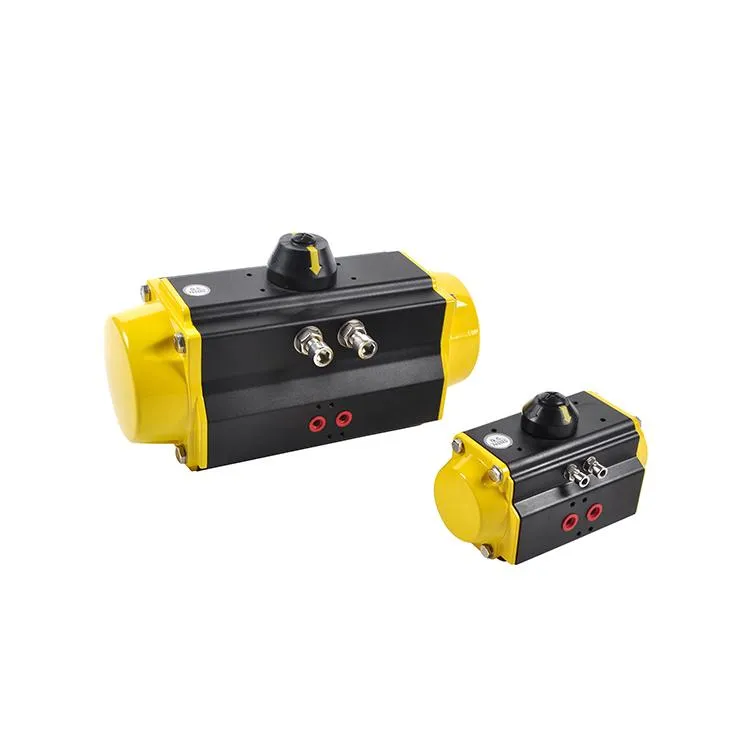

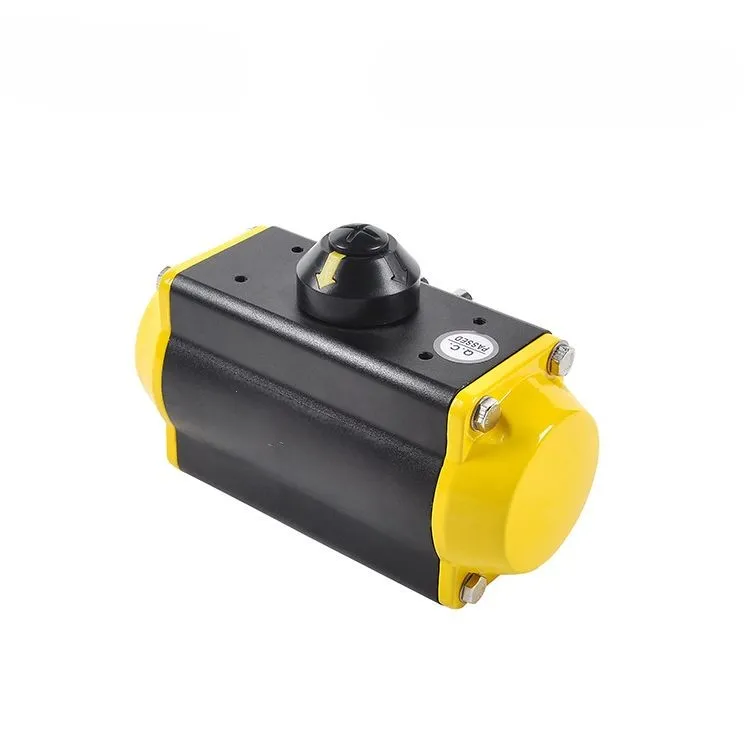

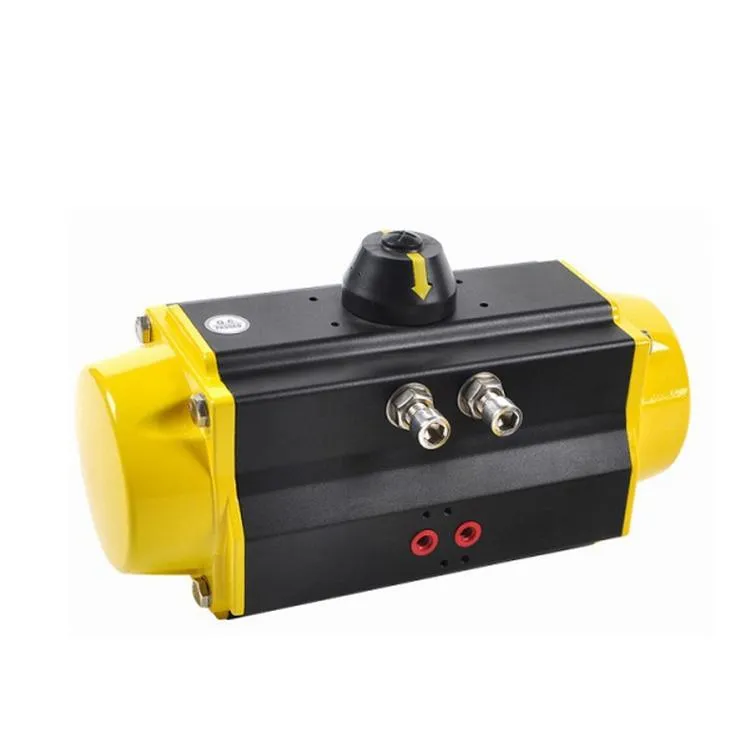

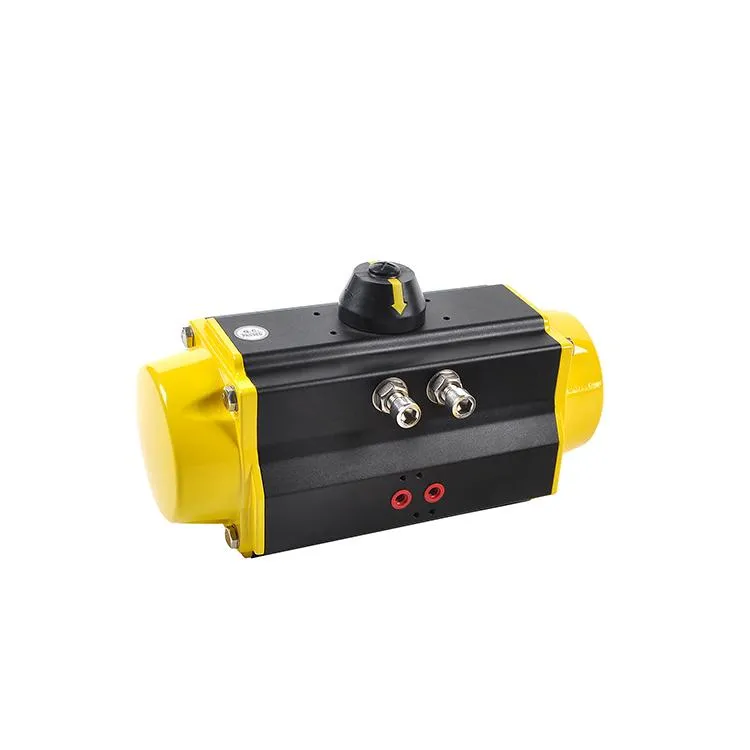

مشغل الصمامات الهوائي مزدوج الفعل من سلسلة AT من سلسلة DELCO AT - دورة عالية, التحكم الدقيق

تم تصميم مشغل DELCO AT الهوائي مزدوج الفعل لخدمة التشغيل والإيقاف عالية التردد وتتطلب التزاما حيث يكون التحكم الإيجابي ضروريا. باستخدام آلية الرف والترس القوية, يستخدم هذا التصميم ثنائي الحركة ضغط الهواء لكل من شوطي الفتح والإغلاق, ضمان السرعة, دقيق, ودورة عالية التكرار. يقدم أداء استثنائيا عبر نطاق ضغط هواء واسع (2-8 بار) ويأتي بشكل قياسي مع قدرات الضبط الدقيق, مما يجعلها المكون الأساسي لأتمتة الكرة, فراشة, وصمامات السد في خطوط العمليات الحرجة.

احصل على عرض سعر مجاني

ملامح

تردد عالي, يوفر مشغل مزدوج الفعل ذو الرف والدبوس تحكما إيجابيا موثوقا من الهواء إلى الفتح ومن الهواء إلى الإغلاق, يتميز بتحمل ضغط واسع وضبط دقيق ±5° نهاية السير.

✅التحكم المزدوج الإيجابي: يستخدم ضغط الهواء لتشغيل كلا اتجاهين الدوران (افتح وأغلق), ضمان السرعة, حاسم, وتشغيل صمامات موثوق, وهذا أمر بالغ الأهمية بشكل خاص لدورات التردد العالي.

✅دقة استثنائية: يتميز بتصميم ميكانيكي مضبوط بدقة يسمح بضبط دقة عالية بزاوية حركة ±5° عند حدود الدوران 0° و90°, ضمان مقاعد ومحاذاة الصمامات المثالية.

✅توافق الضغط الواسع: تم تحسين العمل بشكل موثوق عبر نطاق واسع من ضغط إمداد الهواء من 2 بار (الحد الادني) ل 8 بار (الحد الاقصي), التكيف بمرونة مع أنظمة هواء النباتات المختلفة.

✅خيارات درجات الحرارة القياسية والقصوى: يقدم أداء موثوقا في النطاق القياسي من -20°C إلى +80°C, مع تكوينات متخصصة متاحة للتعامل مع درجات حرارة منخفضة تصل إلى -35°م.

✅منصة تثبيت ISO العالمية: الجسم يتوافق مع ISO 5211 المعايير, توفير سلس, التوافق المباشر للتركيب مع الكرة, فراشة, وصمامات السدادة, وسهولة التكامل مع الإكسسوارات.

الصور

تفاصيل المنتج

البعد

جدول أبعاد مشغل الصمامات الهوائية

نموذج	A	B	C	D	و	F	G	H	J	K	N	M	L	P	مع	هواء
AT52	30	42.5	65.5	72.4	92.5	50.5	30	80	∅36	∅50	M5×8	M6×10	150	42	14	NAMUR G1/4"
AT63	36	47	81	88.5	98.5	69.5	30	80	∅50	∅70	M6×10	M8×13	171	42	18	NAMUR G1/4"
AT75	42.5	53	93	100	120	78	30	80	∅50	∅70	M6×10	M8×13	186	42	18	NAMUR G1/4"
AT83	46.5	57	98.5	109.7	129.5	86	30	80	∅50	∅70	M6×10	M8×13	206	42	21	NAMUR G1/4"
AT92	50	58	106	117	137	90	30	80	∅50	∅70	M6×10	M8×13	265	42	21	NAMUR G1/4"
AT105	57.5	64	122.5	135	155	104.5	30	80	∅70	∅102	M8×13	M10×16	272	42	27	NAMUR G1/4"
AT125	67.5	74.5	145.5	157	177	120.5	30	80	∅70	∅102	M8×13	M10×16	304	60	27	NAMUR G1/4"
AT140	75.5	75.5	161	174	194	125	30	80	∅102	∅125	M10×16	M12×20	395	60	32	NAMUR G1/4"
AT160	87	87	184	198	228	143	30	80	∅102	∅125	M10×16	M12×20	462	60	32	NAMUR G1/4"
AT190	103	103	216	232	262	172	30	130	∅102	∅140	M10×16	M16×25	520	85	40	NAMUR G1/4"
AT210	113	113	235.5	257	287	194	30	130	∅102	∅140	M10×16	M16×25	538	85	40	NAMUR G1/4"
AT240	130	130	235.5	292	322	230	30	130		∅165	M20×30		592	90	50	NAMUR G1/4"
AT270	147	147	235.5	331	361	253	30	130		∅165	M20×30		713	90	50	نامور G1/2"
AT300	161	168	235.5	354	384	290	30	130	∅165	∅215	M20×30	M20×30	771	90	50	نامور G1/2"

ملحقات مشغل الصمامات الهوائية

معالج مصدر الهواء: الترشيح المدمج, تقليل الضغط, ووظائف التزييت, ضمان ضغط مخرج مستقر. متوفر في تجميعات من قطعتين لترشيح هواء الأجهزة المضغوط وتكوينات ثلاثية لزيادة التزييت.

صمام الملف اللولبي الهوائي: ينظم فتح وإغلاق الصمامات الهوائية عن طريق المغنطة وإزالة المغناطيسية لتوجيه تدفق الغاز بناء على إشارات الجهد. يوفر تحكما دقيقا في عمليات الصمامات, يستخدم عادة لإدارة تدفق مصدر الغاز والدوائر.

مفتاح الحد: يكتشف حالة الصمام ويخرج إشارات للمواقع المفتوحة أو المغلقة. حرج في أنظمة التحكم التلقائي, تأكيد وتنفيذ البرامج التالية, توفير حماية لقفل الصمامات, ويشير إلى الإنذارات عن بعد داخل النظام.

مواقع الصمامات: ضروري للتحكم الدقيق في وضع الصمامات في صمامات التحكم الهوائية, مقارنة إزاحة ساق الصمام وإشارات إخراج وحدة التحكم, تعديل إشارة إخراج المشغل وفقا لذلك.

الجهاز اليدوي: تجميعات المشغلات الهوائية المكملة, مما يسهل التشغيل اليدوي أو الهوائي لصمامات الفراشات والكرة ذات فتحة 90°. يضمن مرونة ومرونة في تشغيل الصمامات, يسمح بالتحكم اليدوي والآلي حسب الحاجة.

مشغل صمام الهواء الهوائي: الأعطال الشائعة والفحص, استكشاف الاخطاء

ظاهرة الفشل	عناصر الفحص	حل
الصمام الهوائي لا يمكنه التحرك	الصمام الكهرومغناطيسي طبيعي, الملف محترق, صمام كهرومغناطيسي عالق في حالة سرقة	استبدال صمام الملف اللولبي, ملفات بديلة, إزالة الممتلكات المسروقة.
	اختبار محرك تشغيل هوائي منفصل يفحص الأختام وما إذا كانت الأسطوانة تالفة.	استبدال الحلقة والأسطوانة التالفة.
	هناك شوائب في بكرة الصمام عالقة.	إزالة الشوائب, استبدال الأجزاء التالفة.
	المقبض في موقع محرك يدوي يدوي.	تبادل
البطيء, زحف	ضغط الإمداد غير كاف.	زيادة ضغط إمدادات الغاز(0 4 - 0.7الكروب الذهنيه)
	عزم خرج المشغل الهوائي صغير جدا.	زيادة إنتاج المشغلات الهوائية.
	بكرة الصمام أو مجموعة الصمامات مشدودة جدا.	اعاده - تعديلات التجميع.
	سدادة أنبوب إمداد الهواء, التدفق صغير جدا.	استبعاد السدادة, استبدال خرطوشة الفلتر.
أجهزة الرد بدون إشارة	دائرة قصيرة في خط الكهرباء أو دائرة مفتوحة.	صيانة خطوط الكهرباء.
	الرد داخل موقع الكاميرا غير دقيق.	ضبط الكاميرا على الموقع الصحيح
	تلف المفتاح الدقيق.	استبدال المفتاح الدقيق
